Corrigindo Pixels Zerados no ArcGIS

É possível produzir mosaicos totalmente limpos no ArcMap 10.4 configurando corretamente os valores de Background e NoData, de modo que pixels pretos do tipo RGB (0,0,0) sejam removidos automaticamente durante a composição. Com isso, as imagens se ajustam sem falhas visuais, sem blocos escuros e com continuidade cartográfica adequada. Porém, é comum que o usuário esqueça de definir esses parâmetros antes de iniciar o mosaico, e refazer todo o processo em imagens de grande porte, muitas vezes com vários gigabytes, pode se tornar inviável, lento ou até mesmo impraticável dependendo do hardware disponível. Por isso é crucial entender o comportamento dos valores RGB nulos e aplicar as configurações corretas logo no início do fluxo de trabalho.


Estudo de Caso


A seguir temos uma imagem de 12 GB em disco, nomeada como _orto_aca2.tif, que foi composta por 3 outras imagens de tamanho considerável, as quais 2 foram corretamente unidas, mas a terceira uniu-se incorretamente na porção norte, onde é possível observar um filete de pixels pretos.


Mosaico resultante, gerando uma imagem com 12 GB de tamanho em disco.
Mosaico resultante, produzindo uma imagem de 12 GB em disco. Note a seta amarela indicando falhas internas no mosaico. As áreas externas em preto representam regiões sem dados.
Observe a falha identificada. Nas imagens individuais, esses pixels pretos poderiam ter sido removidos previamente.
Observe a falha identificada. Nas imagens individuais, esses pixels pretos poderiam ter sido removidos, já que elas se sobrepõem.

Talvez não valha a pena refazer todo o trabalho com as 3 imagens, pois existe a possibilidade de ocorrer outro erro e isso só aumenta o tempo de processamento. Assim, uma solução é extrair apenas o trecho correspondente aos pixels pretos, nesse caso formando um filete de imagem, e substituí-lo diretamente na imagem original.


Corrigindo Pixels Zerados no ArcGIS


Primeiro, é necessário identificar quais são as imagens originais e criar layers separados para cada banda. Neste estudo, as imagens utilizadas são _orto_p2_recorte.tif e _orto_p3.tif.


As imagens mostradas acima possuem sobreposição geoespacial.


No ArcCatalog, crie três layers correspondentes às bandas da imagem _orto_p2_recorte.tif: Band_1.lyr, Band_2.lyr e Band_3.lyr, e _orto_p3.tif: Band_1 p3.tif, Band_2 p3.tif e Band_3 p3.tif, representando, respectivamente, as bandas R, G e B de cada imagem principal.

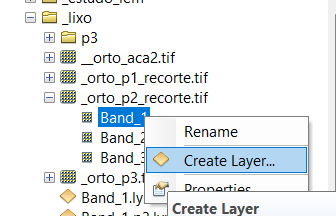

Crie os layers extras para cada banda do raster principal.
Crie os layers extras para cada banda do raster principal.

Opcionalmente, foram criados grupos reunindo as três bandas distintas de cada imagem principal.


No ArcMap 10.4, abra o Raster Calculator em Spatial Analyst Tools. No campo da expressão, utilize a seguinte fórmula para cada banda, substituindo X pelo número da banda correspondente:

Con(("_orto_p2_recorte_b\Band_1.lyr" == 0) & ("_orto_p2_recorte_b\Band_2.lyr" == 0) & ("_orto_p2_recorte_b\Band_3.lyr" == 0),"_orto_p3_b\Band_X p3.lyr", "_orto_p2_recorte_b\Band_X.lyr")
Raster Calculator das Bandas 1 de _orto_p3.tif e _orto_p2_recorte.tif.
Raster Calculator das Bandas 1 de _orto_p3.tif e _orto_p2_recorte.tif.

O arquivo de saída fica a critério do usuário. Após repetir o procedimento para as três bandas de _orto_p3.tif, obtêm-se, por exemplo, _filete1.tif, _filete2.tif e _filete3.tif, correspondentes às bandas R, G e B do filete extraído.


Aqui também foi agrupado as três bandas resultantes.
Aqui também foi agrupado as três bandas resultantes.

Agora basta realizar a Composição de Bandas usando a ferramenta Data Management Tools / Raster / Raster Processing / Composite Bands. Atenção à ordem das bandas, pois ela é fundamental.


Ferramenta para compor as bandas do filete de imagem.
Ferramenta para compor as bandas do filete de imagem.
Imagem filete gerada.
Imagem filete RGB criada. Observar que poderá haver diferença de contraste.

Em seguida, acesse Data Management Tools / Raster / Raster Dataset / Mosaic To New Raster, selecione primeiro o filete e depois a ortoimagem que será corrigida, e utilize o Mosaic Operator com o valor FIRST. A imagem filete tem apenas alguns megabytes, portanto sua combinação à imagem maior deve levar bem menos tempo do que reprocessar as três imagens citadas no início do texto.


Mosaic To New Raster.
Mosaic To New Raster.

Feita a operação, obtém-se a imagem geral devidamente corrigida, agora livre dos pixels pretos internos que comprometiam o mosaico inicial.


Imagem do mosaico completo corrigido.
Imagem do mosaico completo corrigido.

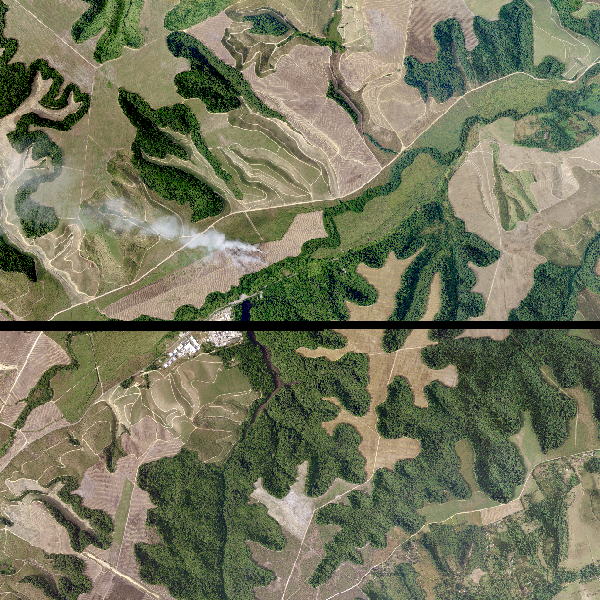

Mosaico inicial com erro.
Mosaico inicial com erro.
Mosaico final corrigido.
Mosaico final corrigido.

O filete substituído se integra de forma contínua à ortoimagem maior, restabelecendo a consistência visual e preservando a integridade cartográfica do produto final. Esse procedimento pontual evita o retrabalho pesado e garante uma correção precisa exatamente onde era necessária.
