Converta Geográficas para Cônica Conforme de Lambert no QGIS

Reprojetar dados de WGS84 geográfico (latitude/longitude) para Lambert Conformal Conic (LCC) é o passo que transforma coordenadas angulares em um plano métrico pronto para análise.

Quando você define a LCC com seus próprios parâmetros — latitude de origem, meridiano central, paralelos-padrão e falsos leste/norte — o resultado são coordenadas em metros (Easting/Northing) que preservam ângulos e mantêm a coerência geométrica em escala regional, ideais para medir, sobrepor camadas e produzir mapas com precisão.

Neste estudo não alteraremos o datum. No QGIS (ou via PROJ/GDAL), partimos do WGS84 geográfico e aplicamos apenas a projeção LCC com os parâmetros definidos. Assim, mantemos total compatibilidade com GNSS e obtemos um plano métrico estável para as operações cartográficas. Na prática, cria-se um CRS personalizado com a sua LCC, reprojeta-se a camada e trabalha-se em um ambiente métrico consistente — sem mudar o datum, preservando ângulos e ganhando usabilidade para análises e produtos.

Converta Geográficas para Cônica Conforme de Lambert no QGIS

Vamos trabalhar com dois dados distintos: de um lado, um shapefile em coordenadas geográficas WGS84 (EPSG:4326) e de outro, a Carta Aeronáutica Mundial WAC 3141 (veja mais em https://www.ad33.com.br/post/wac-qgis-cartogr%C3%A1ficos1), que está projetada em Cônica Conforme de Lambert (LCC) com os seguintes parâmetros:

• Latitude de origem: indicada como Latitude of false origin, valor −14°.

• Meridiano central: indicado como Longitude of false origin, valor −40°.

• Primeiro paralelo-padrão: indicado como Latitude of 1st standard parallel, valor −12,6666667° (equivalente a 12°40′S).

• Segundo paralelo-padrão: indicado como Latitude of 2nd standard parallel, valor −15,3333333° (equivalente a 15°20′S).

• Coordenada leste de origem (valor métrico): indicada como Easting at false origin, valor 0.

• Coordenada norte de origem (valor métrico): indicada como Northing at false origin, com valor 0.

Nosso objetivo é converter esse shapefile (círculo vermelho) para a projeção LCC utilizada na WAC 3141. Para isso, obtenha o WKT da projeção da WAC 3141 e copie-o. Em seguida, adicione ambas as camadas no QGIS.

As duas camadas estão adicionadas no QGIS: o shapefile (círculo vermelho) e o GeoPDF da WAC 3141 (plano de fundo).

Acesse o menu Configurações › Opções no QGIS.

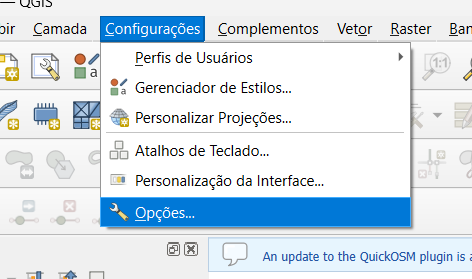

Acessando as Opções do QGIS.

Na aba SRC Definido pelo Usuário, clique no botão “+” para criar e adicionar uma nova projeção.

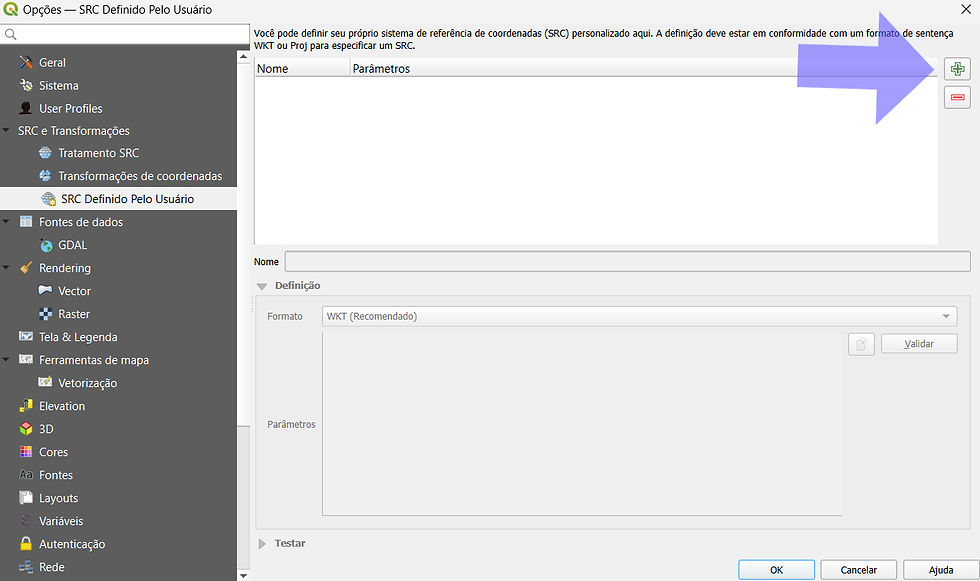

Adicionando uma nova projeção.

Com o WKT já copiado, insira-o no campo apropriado e atribua um nome à nova projeção. Recomenda-se utilizar o prefixo lcc seguido dos parâmetros definidos, de forma a identificar rapidamente do que se trata.

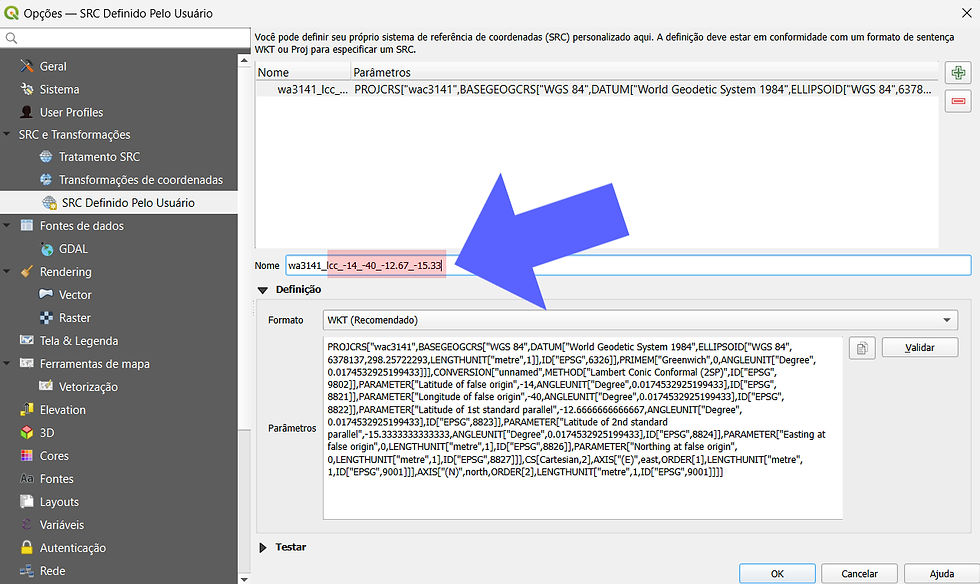

Projeção LCC criada. Adicione os parâmetros no nome da projeção para identificar rapidamente qual utilizar numa próxima ocasião.

Em seguida, vá até Transformação de Coordenadas e clique no botão “+” para adicionar uma nova transformação.

Adicionando uma nova transformação de coordenadas.

Selecione os SRC de origem e de destino. O SRC de destino deve ser aquele que você criou anteriormente e pode ser escolhido clicando no botão indicado pela seta verde na imagem abaixo.

Tela de criação da nova transformação.

O novo SRC de destino será exibido na árvore de sistemas de coordenadas dentro do nó User-defined, facilitando sua identificação e uso posterior.

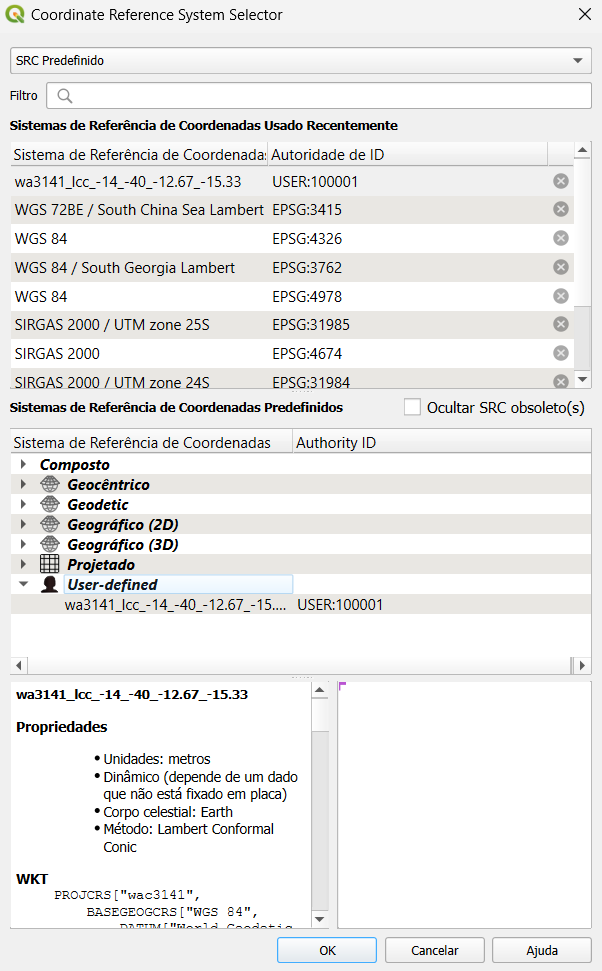

Tela de escolha da projeção de destino.

No final, será exibido um código de definição da transformação, semelhante a este:

+proj=pipeline +step +proj=unitconvert +xy_in=deg +xy_out=rad +step +proj=lcc +lat_0=-14 +lon_0=-40 +lat_1=-12.6666666666667 +lat_2=-15.3333333333333 +x_0=0 +y_0=0 +a=6378137 +rf=298.25722293

A transformação converte coordenadas geográficas WGS84 (lon/lat) em coordenadas planas na Lambert Conformal Conic (2SP) com os seus parâmetros: lat_0 = −14°, lon_0 = −40°, lat_1 = −12,666…°, lat_2 = −15,333…°, x_0 = 0, y_0 = 0. O elipsóide é o do WGS84 (a=6 378 137 m; 1/f=298,25722293). Não há mudança de datum — apenas projeção de graus para metros — resultando em Easting/Northing no plano LCC. O passo inicial pode declarar graus→radianos, mas em muitos casos basta usar +proj=longlat +datum=WGS84 como entrada; o efeito é o mesmo desde que a origem seja WGS84 geográfico e o destino, a LCC com esses parâmetros.

Com isso entendido, ao clicar em OK, a sua nova transformação será registrada e passará a aparecer listada na janela de transformações do QGIS, pronta para ser utilizada sempre que necessário.

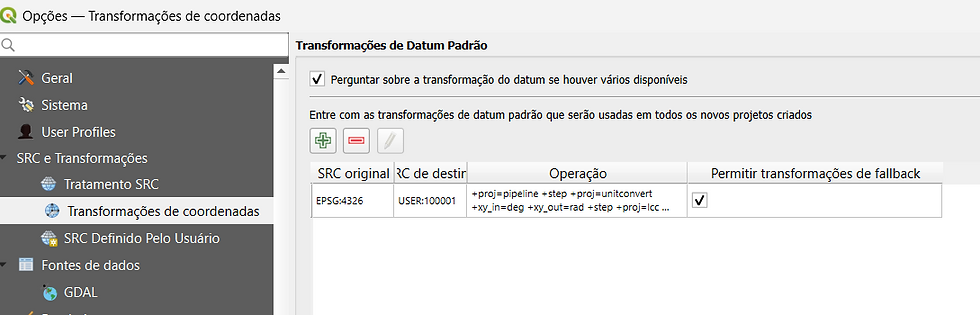

Nova transformação disponível.

Agora, vá até o menu Processamento › Caixa de Ferramentas (caso ela ainda não esteja ativada) para abrir o painel de ferramentas do QGIS e acessar os algoritmos disponíveis.

Ativando a Caixa de ferramentas.

Na Caixa de Ferramentas, pesquise por Reprojetar e, em seguida, selecione a opção Vetor Geral › Reprojetar Camada.

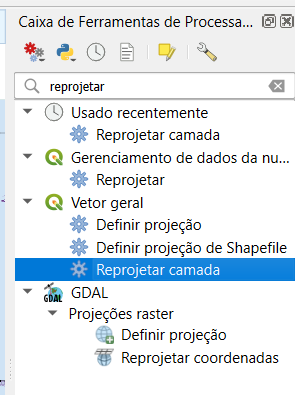

Ferramenta de Reprojetar camada vetorial.

Na janela do algoritmo Reprojetar Camada, defina o SRC de destino como sendo a nova projeção LCC que você criou e adicionou anteriormente.

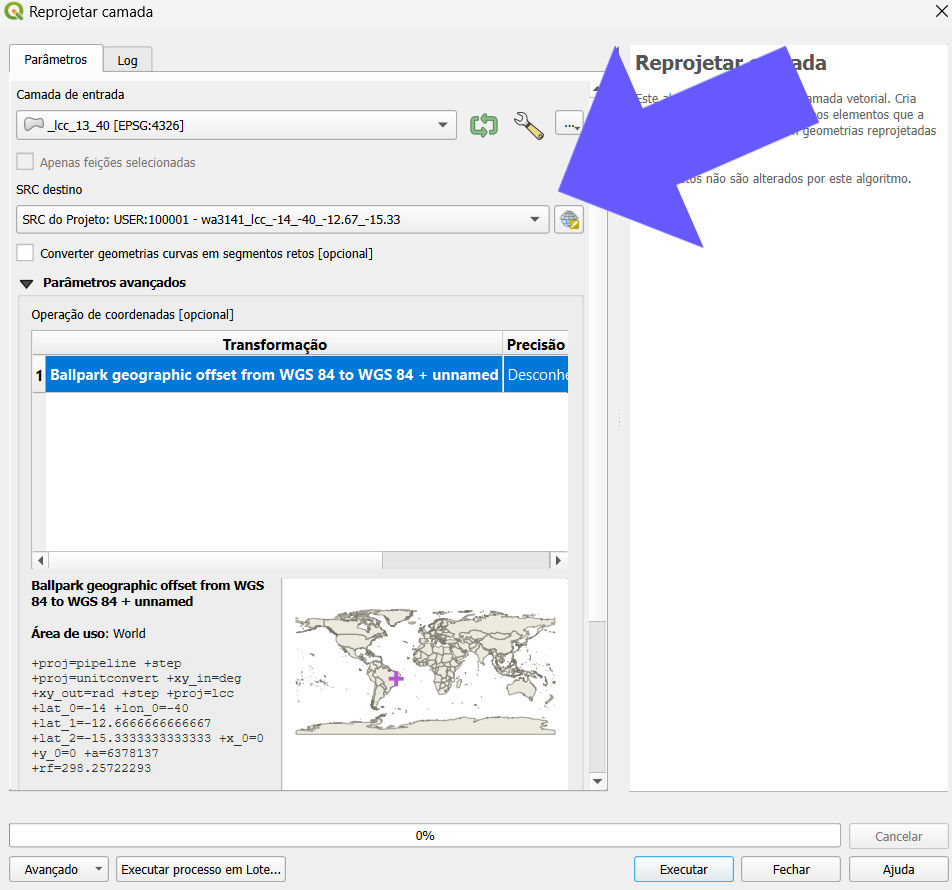

Tela de Reprojeção de Camada Vetorial no QGIS.

Ao clicar em Executar, o processo será concluído e o seu arquivo já estará reprojetado na LCC com todos os parâmetros corretos. A partir daí, basta exportar o resultado para o formato de sua preferência, como Shapefile, GeoPackage ou qualquer outro suportado pelo QGIS.

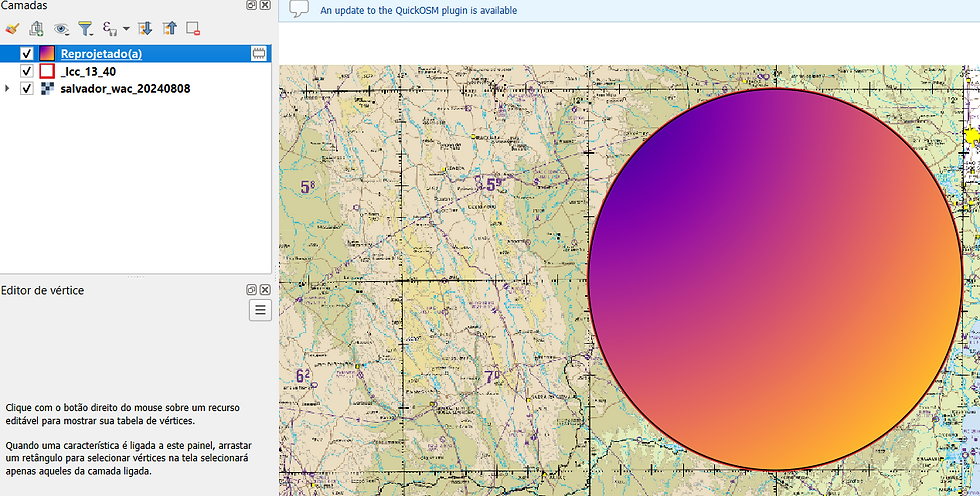

Resultado da Transformação (shapefile preenchido com gradiente de cores).
