Data Driven Pages ArcGIS
- Adauto Costa
- 26 de ago. de 2024
- 2 min de leitura
A ferramenta Data Driven Pages do ArcGIS automatiza a criação de séries de mapas em que cada página exibe uma área diferente, facilitando a produção de atlas e mapas em lotes, mantendo a consistência de layout e informações.
Aprenda conosco como utilizá-la para mostrar apenas feições específicas em cada Data Frame do Layout.
Data Frames
O data frame exibe uma coleção de camadas desenhadas em uma ordem específica para uma dada extensão de mapa e projeção de mapa. O índice no lado esquerdo da janela do mapa mostra a lista de camadas no data frame.
As camadas dos data frames ficam visíveis em Table Of Contents e as espacializações são vistas no layout de impressão. Deixe os data frames que serão impressos dentro da página de impressão. No nosso caso, o Dataframe 1 e Dataframe 2.
Data Driven Pages ArcGIS

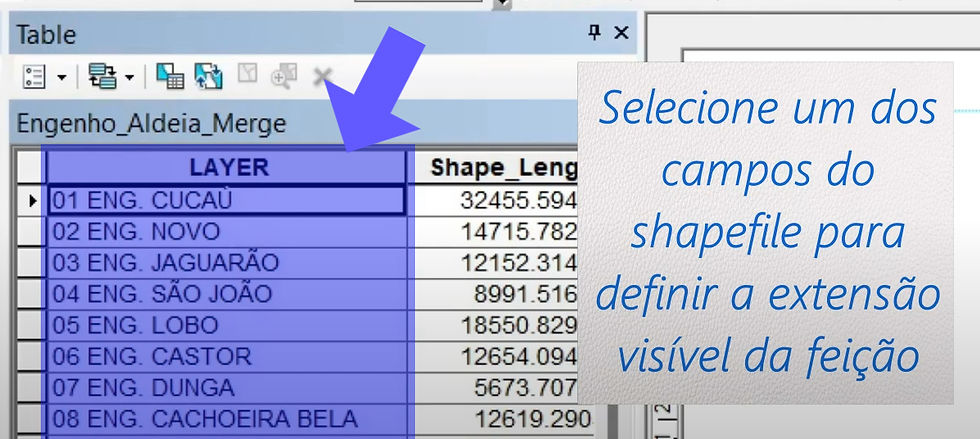

Ao escolher um campo específico, cada valor presente nele será usado para definir qual página será mostrada no Data Driven Pages, organizando o conteúdo de forma sequencial e precisa conforme a estrutura dos dados. Isso garante que cada página do layout corresponda a uma área ou entidade específica representada no shapefile, facilitando a navegação e a análise visual no ArcMap.
Adicione Data Driven Pages à barra de ferramentas.
Clique na ferramenta Data Driven Page Setup.
Na janela da ferramenta, escolha o shapefile e o campo das páginas.
Copie o shapefile configurado para um dos data frames.
Abra as propriedades do shapefile e clique em Page Definition.
Escolha o mesmo campo configurado em Data Driven Pages Setup e em Show features that, marque a opção Match.
Arraste o shapefile configurado para o próximo data frame.
Agora cada vez que você passar a página será exibido nos data frames apenas a feição correspondente.
Veja no vídeo abaixo como realizar este procedimento.
