Importar Geotiff no AutoCAD LT

Não é possível localizar ou carregar rotinas do AutoLISP/LISP no AutoCAD LT ou no AutoCAD LT for Mac anteriores à versão 2024. Por isso, o usuário pode acreditar que não conseguirá importar um GeoTIFF para essas versões do AutoCAD.

No entanto, importar Geotiff no AutoCAD LT envolve algumas etapas de cálculo que não são difíceis de realizar. A metodologia que será apresentada pode ser aplicável também a versões mais antigas do AutoCAD LT.

Arquivo TFW

Antes de iniciar, certifique-se de que sua imagem possui o arquivo auxiliar TFW, que contém informações essenciais para a importação. O TFW é um arquivo de texto usado para georreferenciar as imagens raster GeoTIFF, como por exemplo ortomosaicos e modelos digitais de superfície.

Contém 6 linhas:

Linha 1: tamanho do pixel na direção x em unidades do mapa (GSDx).
Linha 2: rotação em torno do eixo y (Ry).
Linha 3: rotação em torno do eixo x (Rx).
Linha 4: tamanho do pixel na direção y no mapa em unidades de mapa (GSDy).
Linha 5: coordenada x do canto superior esquerdo da imagem (xr).
Linha 6: coordenada y do canto superior esquerdo da imagem (yr).

Como os pixels são considerados quadrados, as linhas 1 e 4 são iguais (em valores absolutos).

Arquivo TFW

Sistemas de Coordenadas

O Sistema de Coordenadas do AutoCAD LT é um plano bidimensional com x variando positivamente para a direita e y variando positivamente para cima.

Sistema de Coordenadas

Já o Sistema de Coordenadas da Imagem inicia no canto superior esquerdo, logo devemos realizar uma translação de (x0, y0) para (xr, yr).

Sistema de Coordenadas da Imagem

Use as fórmulas abaixo para encontrar (xr, yr):

wr = w.GSDx
hr = h.GSDy
f = wr
r = 0
xr = x0
yr = y0 + hr

Para obter os valores de w e h vá nas propriedades da imagem e busque os valores da Largura e Altura, respectivamente.

Propriedades da Imagem

Importar Geotiff no AutoCAD LT

Na linha de comando do AutoCAD LT, digite IMAGEATTACH e escolha o GeoTIFF. Será aberta uma janela para inserção de alguns parâmetros, os quais podem ser obtidos a partir do arquivo TFW, apresentado no tópico anterior.

Valores para modificar

Substitua X por xr, Y por yr e em Scale, coloque o valor de f. A imagem será anexada corretamente.

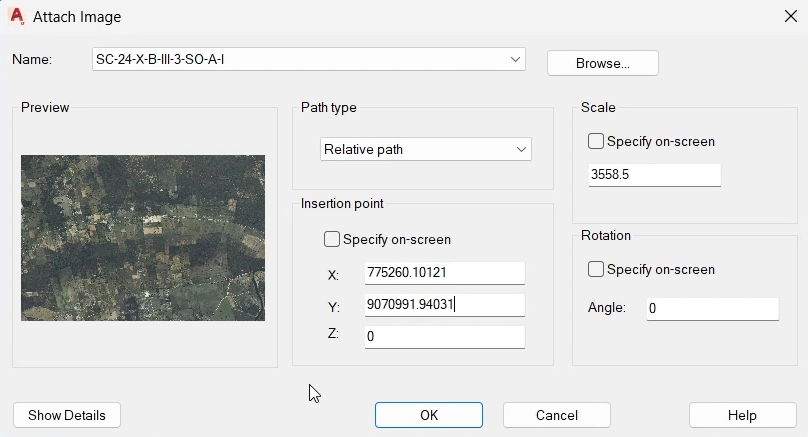

Valores substituídos

GeoTIFF anexada

Por fim, assista a este vídeo para ver como o procedimento é realizado passo a passo.
