Robinson R44: ficha técnica, desempenho e aplicações

A Robinson Helicopter Company é uma fabricante norte-americana de helicópteros civis fundada em 1973 por Frank D. Robinson em Torrance, Califórnia, EUA. A empresa é reconhecida globalmente por sua longa história de produção de helicópteros leves, com foco em simplicidade de projeto, confiabilidade e custo acessível para operadores civis, escolas de voo e uso particular. Ela é fabricante do Robinson R44: um helicóptero monomotor a pistão, de quatro lugares (piloto incluído), comumente empregado em operações civis como instrução de voo, transporte executivo leve, patrulhamento e uso particular.

O projeto do R44 enfatiza simplicidade operacional, baixo custo relativo de aquisição e manutenção, e ampla utilização na formação de pilotos e na aviação civil leve. A aeronave dispõe de compartimentos de bagagem localizados abaixo dos assentos.

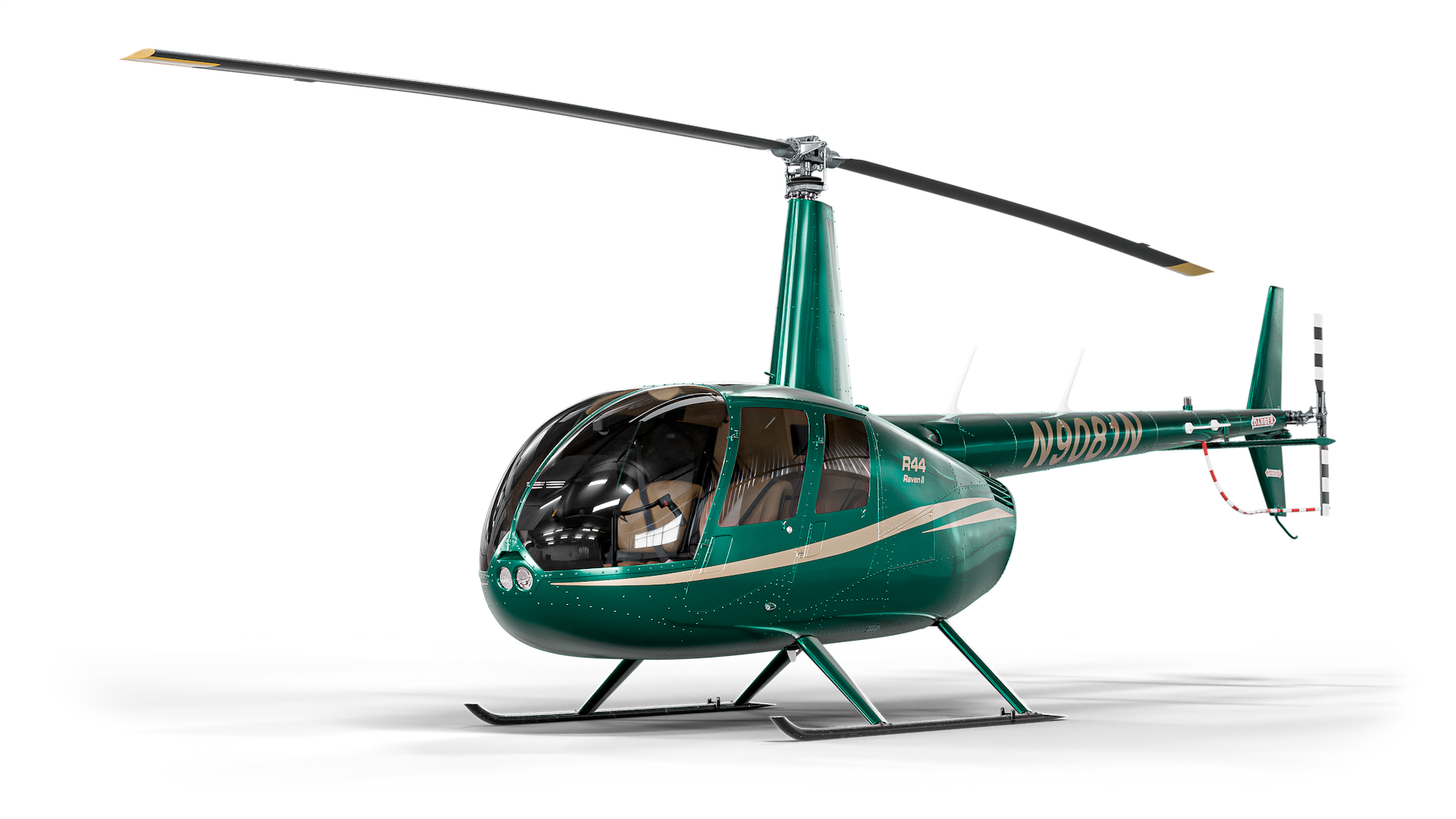

Modelo R44 Raven II. Link da Imagem

Características do Robinson R44

Conforme dados obtidos a partir do Manual de Operação do Piloto (R44 Pilot’s Operating Handbook – POH) e do Manual de Manutenção da aeronave (Maintenance Manual – MM), documentos técnicos oficiais emitidos pela Robinson Helicopter Company, bem como do manual oficial do fabricante do motor (Lycoming O-540 / IO-540 Series Manual),

ROTOR PRINCIPAL

O Robinson R44 é equipado com motor Lycoming O-540/IO-540, conforme a variante, de seis cilindros opostos horizontalmente, refrigerado a ar e movido a AVGAS, com potência variável conforme a versão da aeronave. O controle de potência é mecânico, com auxílio de governador automático para manutenção da rotação do rotor dentro da faixa operacional.

O rotor principal é bipá (duas pás), de 33,00 pés (≈ 10,06 m) de diâmetro, com construção metálica e configuração semi-rígida do tipo “teetering”, sendo acionado pela caixa de transmissão principal (Main Gearbox – MGB). Em voo com potência aplicada, a rotação nominal situa-se entre 101% e 104% RPM; em autorrotação, entre 90% e 110% RPM.

O conjunto de rotores e transmissão adota configuração mecânica convencional, priorizando simplicidade construtiva, confiabilidade operacional, previsibilidade de resposta e facilidade de manutenção.

• Limitações do rotor (Power on flight): Faixa de operação entre 101% e 104% RPM.

• Máximo em autorrotação: 110% RPM.

• Mínimo em autorrotação: 90% RPM.

• Limite de velocidade VNE: 130 KIAS (≈ 241 km/h).

Como mencionado anteriormente, o Robinson R44 é equipado com motor Lycoming O-540, da família O-540/IO-540 Series, onde a versão do motor varia conforme o modelo do R44. No R44 Raven I, por exemplo, é utilizado o Lycoming O-540-F1B5, com potência nominal de aproximadamente 245 HP, enquanto versões como o Raven II utilizam variantes com potência de até 260 HP, com limite de utilização por até 5 minutos em potência máxima (takeoff power). O controle do motor é predominantemente mecânico, sendo assistido por um governador automático, que ajusta automaticamente o passo do acelerador para manter a rotação do rotor dentro dos limites operacionais estabelecidos.

A potência gerada pelo motor é transmitida à caixa de transmissão principal (Main Gearbox – MGB), responsável por acionar o rotor principal. Por meio de um eixo de transmissão que percorre o cone de cauda, a energia também é conduzida até a caixa de engrenagens traseira, que movimenta o rotor de cauda.

Motor Lycoming IO-540-AE1A5, utilizado no Raven II. Link da imagem.

ROTOR DE CAUDA

O R44 é equipado com rotor de cauda convencional externo, composto por duas pás e com diâmetro de 5.25 ft (≈ 1.60 m), instalado na extremidade do cone de cauda. O acionamento ocorre por meio de eixo de transmissão conectado à caixa de engrenagens traseira, enquanto o controle de guinada é realizado pela variação do passo das pás através dos pedais de anti-torque. O rotor permanece exposto, adotando uma configuração estrutural simples e leve, em consonância com a filosofia de projeto da aeronave.

O sistema é acionado mecanicamente por meio de um eixo de transmissão que percorre o cone de cauda até a caixa de engrenagens do rotor traseiro. O controle é realizado pelos pedais anti-torque, que variam o passo das pás para compensar o torque do rotor principal e controlar a guinada. O projeto prioriza simplicidade estrutural, baixo peso e facilidade de manutenção, não incorporando sistemas eletrônicos avançados de controle de motor, como FADEC, já que o R44 é equipado com motor a pistão.

Rotor de Cauda. Link da imagem.

DIMENSÕES PRINCIPAIS DA AERONAVE

• Comprimento Total (D): 38,25 pés = 11,66 metros

• Largura do Trem de Pouso: 7,67 pés = 2,34 metros

• Diâmetro do Rotor (R): 33,00 pés = 10,06 metros

• Diâmetro do Rotor de Cauda: 5,25 pés = 1,60 metros

• Peso da Aeronave Vazia: aproximadamente 1450 lb (≈ 658 kg), podendo variar conforme configuração da aeronave, equipamentos instalados e versão.

• Peso Máximo de Decolagem (MTOW): 2500 lb = 1134 kg

Handbook Imagem disponível no R44 Pilot's Operating

OUTROS DADOS OPERACIONAIS

• A velocidade máxima VNE é de 130 KIAS (≈ 241 km/h), podendo sofrer pequenas variações operacionais conforme condições de peso e altitude.

• A velocidade de cruzeiro típica situa-se entre 110 e 120 kt (≈ 204 a 222 km/h), dependendo da potência aplicada e das condições atmosféricas.

• A velocidade de cruzeiro recomendada normalmente é próxima de 110 kt (≈ 204 km/h) para melhor economia de combustível e operação dentro de margens confortáveis de potência.

• O consumo em cruzeiro é de aproximadamente 14 a 16 galões por hora (GPH) de AVGAS, variando conforme o regime de potência, altitude e mistura utilizada.

• A razão de subida é de aproximadamente 1.000 ft/min (≈ 5 m/s) em condições padrão ISA ao nível do mar, diminuindo progressivamente com aumento de peso, altitude e temperatura.

• O teto de serviço é de aproximadamente 14.000 ft (≈ 4.267 m).

• O alcance é de aproximadamente 300 milhas náuticas (≈ 556 km), variando conforme potência utilizada e reserva de combustível.

• A autonomia é de aproximadamente 3,5 a 4 horas, dependendo do regime de potência e gerenciamento de combustível.

Mais informações

Estas informações têm caráter apenas informativo e não substituem, em hipótese alguma, as referências técnicas oficiais. Para qualquer operação real, consulta, manutenção ou tomada de decisão, é indispensável recorrer aos manuais atualizados, publicações certificadas e orientações da fabricante e das autoridades aeronáuticas. A segurança operacional depende diretamente da observância rigorosa desses documentos, evitando riscos desnecessários.
