Robinson R66: Especificações Técnicas Completas (Rotor, Motor e Limitações)
- Isabelly Oliveira
- há 4 dias
- 4 min de leitura
Diferentemente dos modelos anteriores fabricados pela Robinson Helicopter Company, que utilizam motores a pistão, o Robinson R66 é o primeiro helicóptero a turbina da empresa, equipado com o motor Rolls-Royce 250-C300/A1 com designação comercial RR300, oferecendo capacidade para cinco ocupantes, ar-condicionado integrado, bagageiro externo, menor vibração operacional e melhor desempenho em condições de calor e altitude.
A série segue o padrão de fabricação da Robinson, mantendo simplicidade mecânica, projetos com menos sistemas complexos, estrutura leve para melhor desempenho e menor consumo, fuselagem em alumínio, rotor bipá do tipo teetering, padronização de voo e manutenção, além de baixo custo operacional.
Design e Estrutura do Robinson R66: Especificações Técnicas
As especificações técnicas do Robinson R66 apresentadas a seguir foram obtidas a partir do material de referência R66 Pilot’s Operating Handbook, R66 Maintenance Manual, Brochura R66 NxG e https://www.rolls-royce.com/products-and-services/civil-aerospace/helicopters/rr300.aspx#/ e servem exclusivamente para fins de estudo. Outras fontes serão inseridas por links no texto. Para acesso aos dados completos, atualizados e oficialmente aprovados do R66, é necessário consultar diretamente a fabricante e suas publicações oficiais.
Rotores Principais

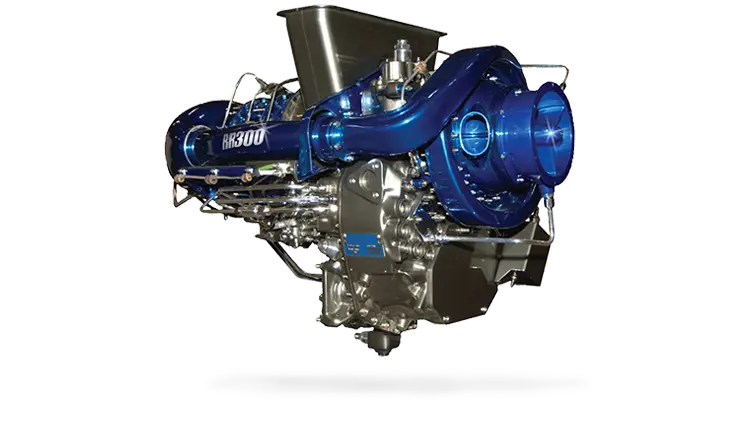

O Rolls-Royce 250-C300/A1, fabricado pela Rolls-Royce Corporation, é um motor do tipo free-turbine turboshaft acessível, desenvolvido para substituir motores a pistão em helicópteros leves e aeronaves de aviação geral, oferecendo voo mais suave, confiável e previsível. Otimizado para a faixa de potência entre 240 e 300 shp, possui certificação para operação com múltiplos combustíveis e adota um programa de manutenção preventiva com inspeções programadas a cada 2.000 horas, garantindo desempenho previsível e alta confiabilidade operacional para operadores e proprietários.
Taxa de compressão - 6,2
Comprimento (em polegadas) - 37,6 (≈ 95,5 cm)
Largura (em polegadas) - 21,5 (≈ 54,61 cm)
Peso básico (lb) - 201 (seco)
Compressor - centrífugo de 1 estágio
Turbina - GP de 2 estágios, PT de 2 estágios
O motor possui limites operacionais definidos no POH do Robinson R66. A temperatura de saída da turbina (TOT/MGT) apresenta limite transitório de 927 °C por até 10 segundos durante a partida, 843 °C por até 6 segundos em regime transitório, 782 °C por até 5 minutos e 706 °C em regime contínuo. O gerador de gás (Ng/N1) possui limite máximo de 105%, enquanto o torque é limitado a 100% por até 5 minutos, com limite contínuo aproximado de 83%. O motor emprega compressor centrífugo de estágio único e turbina livre (free turbine), associada a uma caixa de acessórios independente, permitindo separação entre geração de potência e transmissão ao rotor.
Limitações do rotor: em voo com potência (power-on flight), o rotor principal opera na faixa normal entre 99% e 101% (404–412 RPM). Em autorrotação, os limites variam entre 88% (359 RPM) e 106% (432 RPM).
Limitações de velocidade da aeronave: a velocidade máxima de operação (VNE) situa-se entre 130 e 140 KIAS, conforme condições de peso e altitude, e é reduzida para 100 KIAS em autorrotação.
Rotor de Cauda
Assim como o rotor principal, o rotor de cauda possui configuração bipá do tipo teetering, permitindo leve movimento das pás para reduzir esforços estruturais e vibrações durante o voo. O conjunto apresenta diâmetro de 60 polegadas (≈ 1,52m) e pás com corda constante de 5,5 polegadas (≈ 14cm), sem torção aerodinâmica (0°).

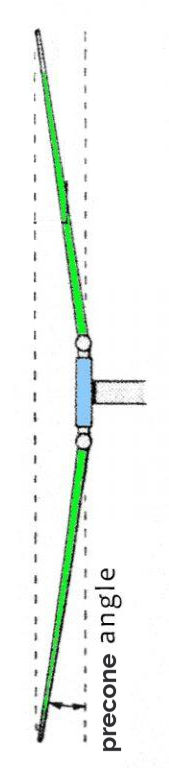

O rotor utiliza ainda um precone angle de 1°, incorporado ao projeto para adequar melhor a geometria estrutural e dinâmica das pás durante a rotação. Operando a 100% de RPM, a velocidade na ponta das pás atinge aproximadamente 635 pés por segundo, produzindo o empuxo lateral necessário para compensar o torque do rotor principal e permitir o controle direcional da aeronave por meio dos pedais antitorque. Esse ângulo contribui para reduzir os esforços de flexão na raiz das pás e para compatibilizar o comportamento do conjunto com o coning esperado em operação.
Dimensões do Helicóptero Robinson R66
Comprimento Total (D): 459 in = 11,66 m
Largura do Trem de Pouso: 90 in = 2,29 m
Diâmetro do Rotor (R): 396 in = 10,06 m
Massa Vazia: 1,300 lb = ≈ 590 kg
Massa Máxima de Decolagem (MTOW): 2,700 lb = 1.225 kg
Diâmetro do Rotor de Cauda: 60 in = 1,52 m
A aeronave possui diversos dados operacionais adicionais apresentados no POH, especialmente relacionados ao desempenho em voo. Informações como velocidades, consumo, razão de subida, tetos operacionais, alcance e autonomia são determinadas por meio de gráficos de performance, permitindo ao piloto avaliar o desempenho a partir das condições reais de operação e garantindo planejamento seguro e eficiente.
Mais informações
Estas informações têm caráter apenas informativo e não substituem, em hipótese alguma, as referências técnicas oficiais. Para qualquer operação real, consulta, manutenção ou tomada de decisão, é indispensável recorrer aos manuais atualizados, publicações certificadas e orientações da fabricante e das autoridades aeronáuticas. A segurança operacional depende diretamente da observância rigorosa desses documentos, evitando riscos desnecessários.
