ROTATE por Referência no AutoCAD

Atualizado: 2 de out. de 2025

O comando ROTATE é bastante conhecido no AutoCAD para girar objetos em torno de um ponto base. Mas o que muitos usuários deixam de explorar é a opção Reference (Referência), que amplia a precisão e o controle desse recurso.


Com o ROTATE por Referência, é possível indicar um comprimento ou direção existente no desenho como base para definir o ângulo de rotação. Em vez de digitar valores manuais de graus, o próprio objeto serve como referência. Isso é extremamente útil em situações onde se deseja alinhar elementos a um eixo já existente ou quando não se conhece o valor exato do ângulo.


ROTATE por Referência


Dispomos de uma janela de articulação que deve ser ajustada ao azimute de projeto de uma pista de pouso e decolagem. Neste estudo, a rotação deve coincidir precisamente com o alinhamento longitudinal da pista.


Janela à esquerda que precisa ser posicionada longitudinalmente ao projeto de uma pista de pouso e decolagem de um aeródromo.
Janela à esquerda que precisa ser posicionada longitudinalmente ao projeto de uma pista de pouso e decolagem de um aeródromo.

Mova a janela para o local desejado de origem.


Movendo um dos cantos da janela para a origem da rotação.
Movendo um dos cantos da janela para a origem da rotação.

Após iniciar o comando ROTATE e selecionar o objeto, basta escolher o ponto base (origem da rotação). Em seguida, ao aparecer a solicitação de ângulo, digite R para ativar a opção Reference. O AutoCAD pedirá dois pontos para definir o ângulo original da referência e, depois, um terceiro ponto que será o novo alinhamento. Assim, o objeto é rotacionado de forma automática, ajustando-se à nova direção.


A sequência correta será essa:

ROTATE
<ENTER>
[ESCOLHER PONTO DE ORIGEM]
<ENTER>
R
<ENTER>
[ESCOLHER OS DOIS PONTOS DE REFERÊNCIA]
[ORIENTAR NO DESENHO OU COLOCAR O ÂNGULO NA LINHA DE COMANDO]
<ENTER>

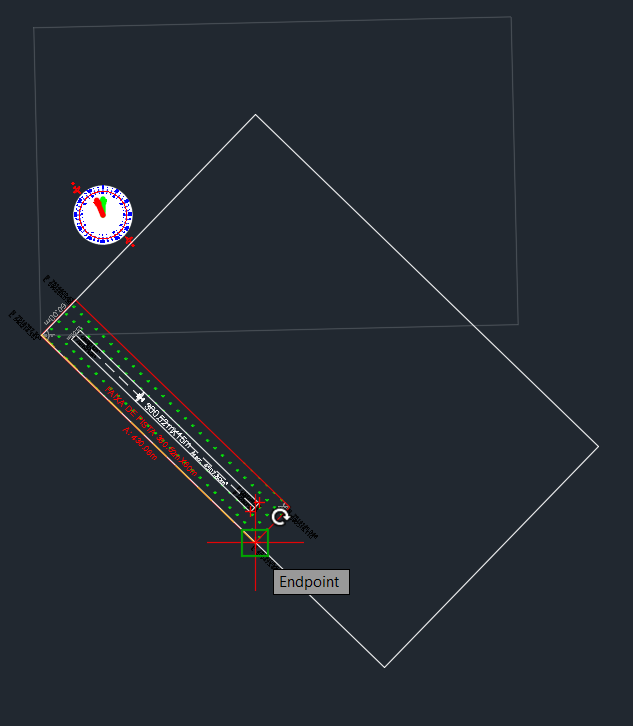

Escolhendo o alinhamento base da rotação.
Escolhendo o alinhamento base da rotação.
Rotação com base na origem e alinhamento escolhidos.
Rotação com base na origem e alinhamento escolhidos.

Dessa forma, basta realizar a rotação seguindo o alinhamento definido como referência.


Alinhamento longitudinal escolhido.
Alinhamento longitudinal escolhido.

Em seguida, desloque a janela até a posição correta no desenho.


Janela articulação adequadamente rotacionada e posicionada no desenho.
Janela articulação adequadamente rotacionada e posicionada no desenho.

Pronto! Seu desenho está devidamente ajustado, alinhado e posicionado de acordo com os parâmetros do projeto.
